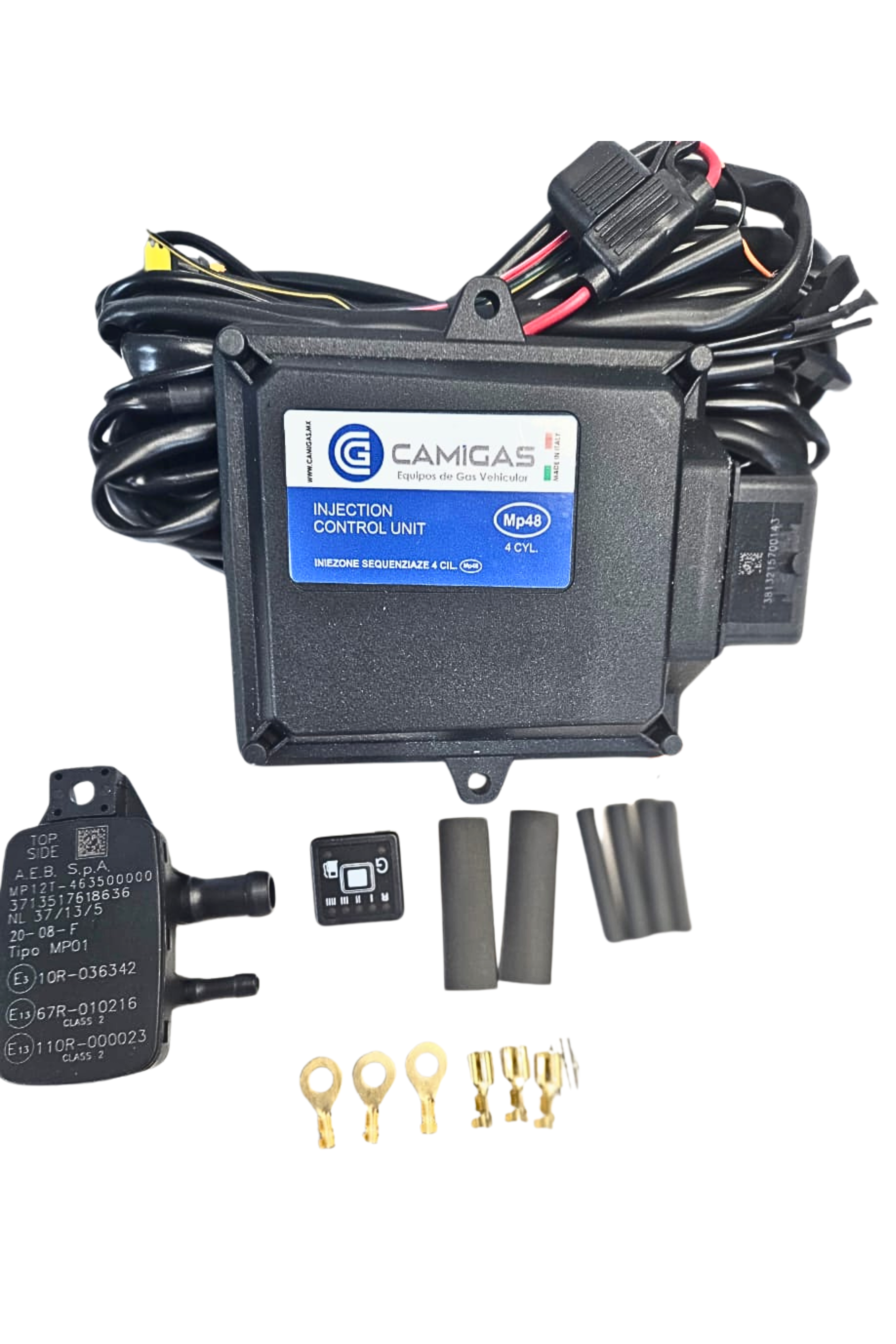

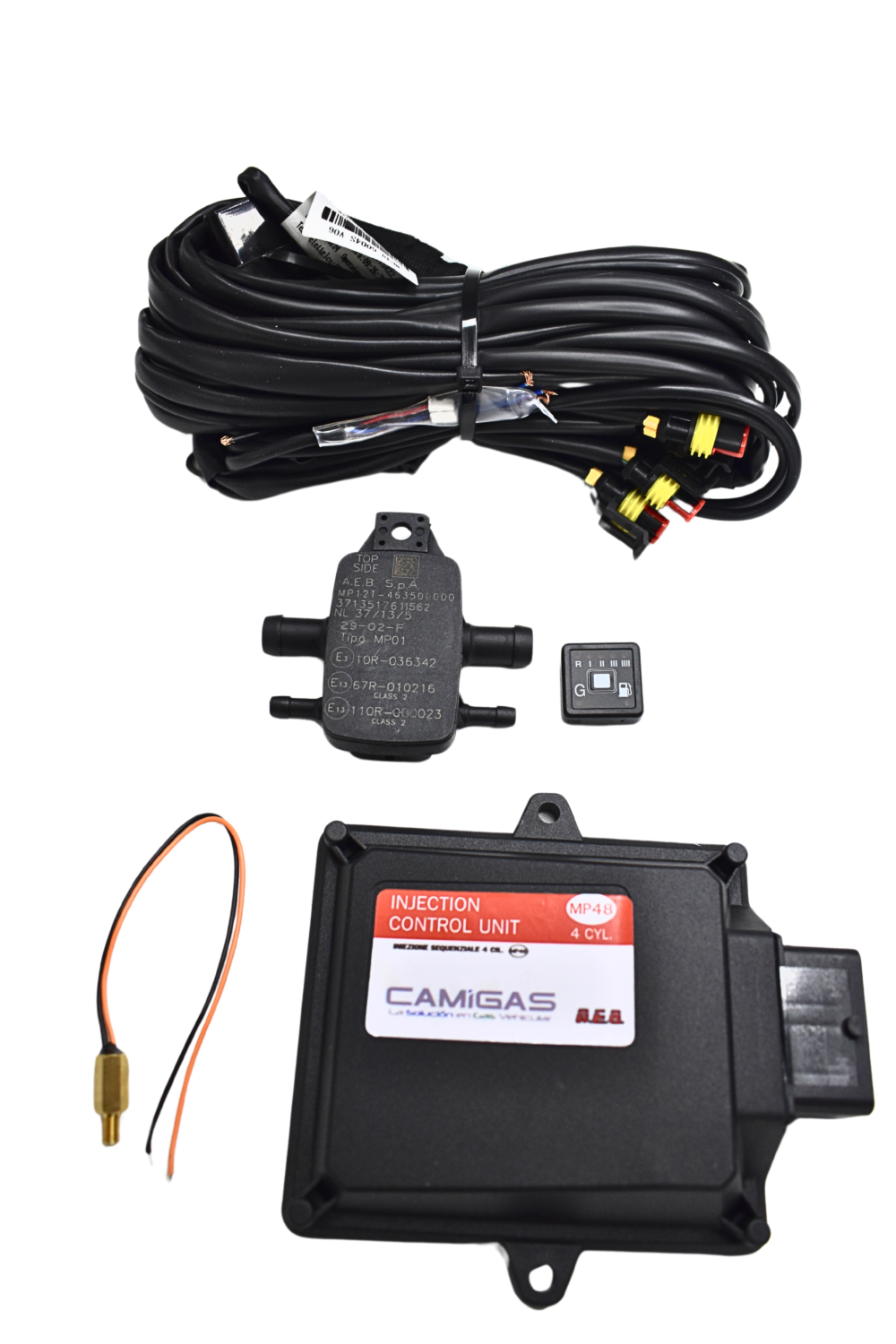

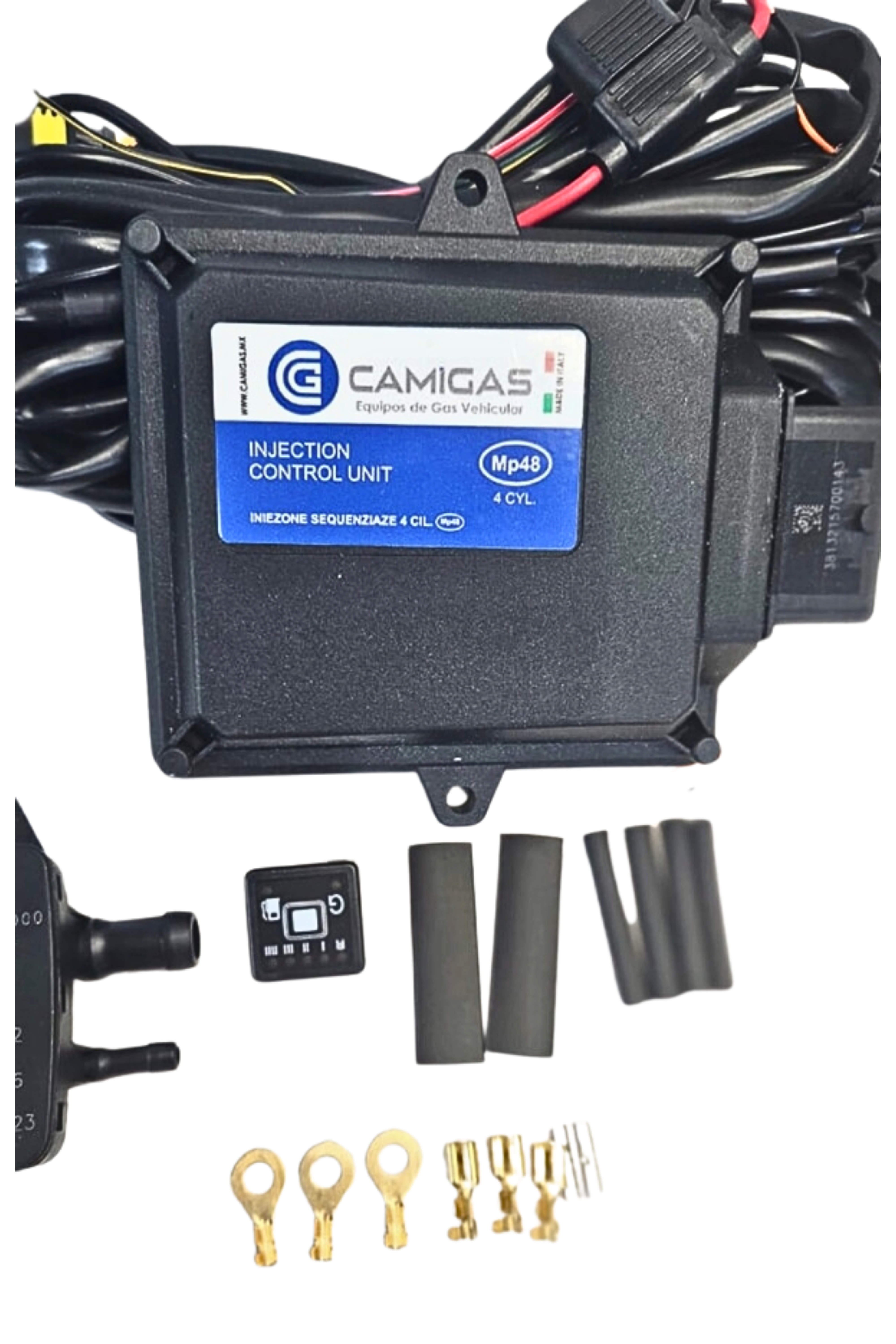

El kit OBD A.E.B. MP48 de libre configuración es el desarrollo posterior del sistema AEB2001N ya conocido. Es adecuado para todos los motores de 3 y 4 cilindros con inyección secuencial.
La unidad de control, de construcción compacta, es fácil de instalar incluso en espacios reducidos.
Durante el funcionamiento, la unidad de control mide los tiempos de inyección y la presión del gas y calcula el tiempo y la cantidad de dosificación óptimos.
En la unidad de control del propio A.E.B. MP48 OBD hay integrado un sistema de diagnóstico que supervisa el funcionamiento y el estado de los demás componentes del gas durante la instalación y el funcionamiento. Los resultados se pueden consultar a través del software de calibración. Esta opción puede evitar averías y facilita la localización y corrección de errores.
La herramienta de calibración proporciona instrucciones para simplificar la instalación y la configuración del sistema.
Características
- Libre configuración.
- Conexión OBD-II.
- Diagnóstico de otros componentes de gas.
- Medición de tiempos de inyección en tiempo real.
- Arnés de cableado de 48 pines resistente al agua.
- Arquitectura compacta.
Datos técnicos
| Conexión por enchufe | IP (6K9K) incluye protección contra el agua y sistema de palanca |
| Tensión de alimentación | Vbatt = 10 / 16V |
| Temperatura de funcionamiento | -40 / 110 °C |
| Consumo de corriente con unidades bloqueadas | Imax = 0,5 A |
| Consumo de energía en modo de espera | Istandby = 5 µA |
| Hasta 4 inyectores de gas con las siguientes características | Imax = 6 Vbatt, max = 16 V 2 salidas de potencia para electroválvulas de gas |
| Potencia y corriente máxima para cada salida con dos salidas activadas | Pmax = 25 W Lmax = 2 A |
| Potencia y corriente máxima con una sola salida | Pmax = 50 W Lmax = 4 A |
Sensores
| PT MAP-Sensor | 463059000 (Ø10) 463500000 (Ø12) 463505000 (Ø14) |
| MAP-Sensor | Sensor original del vehículo |
| Sensor de temperatura del gas | Sensor AEB (4,7 kOhm, incluido en el sensor MAP del PT) Sensor (2,2 kOhm) |
| Sensor de temperatura del agua | 4K7 (sensor original) |
| Sensor de nivel | Sensor de nivel A.E.B. A.E.B. Lineal (Cartesio) Sensor estándar de 0 a 90 ohmios (no estándar invertido) |
| Sonda lambda | 0 – 1 V 0 – 5 V 5 – 0 V 0.8 – 1.6 V UEGO (sensor lineal en corriente) |
| Interruptor | AEB119B |
